Tutorial 7: Telégrafo

Pasos a Seguir

1. Desconecte el cable usb de la placa o del ordenador (con el objetivo de evitar cortocircuitos)
2. Coloque la parte lateral donde aparecen más pines con el prefijo "D" conectada a la placa en la primera columna. Los demás pines quedarán en el aire como en la imagen.

Protoboard conectada con la NodeMCU.
3. Coloque las resistencias, el zumbador, el botón y cables según el esquema de circuito que se muestra a continuación:

Circuito del Telégrafo completado.
4. Conecte la placa al ordenador por el cable usb
5. Abra el entorno y copiar el siguiente código:
Código Semáforo Móvil

/***************************************************
  Adafruit MQTT Library ESP8266 Example
  Must use ESP8266 Arduino from:
    https://github.com/esp8266/Arduino
  Works great with Adafruit's Huzzah ESP board & Feather
  ----> https://www.adafruit.com/product/2471
  ----> https://www.adafruit.com/products/2821
  Adafruit invests time and resources providing this open source code,
  please support Adafruit and open-source hardware by purchasing
  products from Adafruit!
  Written by Tony DiCola for Adafruit Industries.
  MIT license, all text above must be included in any redistribution
****************************************************/
#include <ESP8266WiFi.h>
#include "Adafruit_MQTT.h"
#include "Adafruit_MQTT_Client.h"

/************************* WiFi Access Point *********************************/

// Introducir el nombre de la red wifi
#define WLAN_SSID       "nombre red wifi"
// Introducir la contraseña de la red wifi
#define WLAN_PASS       "contraseña wifi"

/************************* Adafruit.io Setup *********************************/

#define AIO_SERVER      "192.168.0.103"
#define AIO_SERVERPORT  1883                   // use 8883 for SSL

// Aqui os se tiene que indicar a
#define EMISOR "Alice"
#define RECEPTOR "Bob"

/************ Global State (you don't need to change this!) ******************/

// Create an ESP8266 WiFiClient class to connect to the MQTT server.
WiFiClient client;

Adafruit_MQTT_Client mqtt(&client, AIO_SERVER, AIO_SERVERPORT);

/****************************** Feeds ***************************************/


Adafruit_MQTT_Publish buttonpressed = Adafruit_MQTT_Publish(&mqtt, RECEPTOR);


Adafruit_MQTT_Subscribe buzzer = Adafruit_MQTT_Subscribe(&mqtt, EMISOR);

/*************************** Sketch Code ************************************/

// Bug workaround for Arduino 1.6.6, it seems to need a function declaration
// for some reason (only affects ESP8266, likely an arduino-builder bug).
void MQTT_connect();

void setup() {
  Serial.begin(9600);
  delay(10);

  Serial.println(F("Adafruit MQTT demo"));

  // Connect to WiFi access point.
  Serial.println(); Serial.println();
  Serial.print("Connecting to ");
  Serial.println(WLAN_SSID);

  WiFi.begin(WLAN_SSID, WLAN_PASS);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println();

  Serial.println("WiFi connected");
  Serial.println("IP address: "); Serial.println(WiFi.localIP());

  // Setup MQTT subscription for onoff feed.
  mqtt.subscribe(&buzzer);

  pinMode(D5,INPUT);
}
int previous=0;
uint32_t x=0;

void loop() {
  // Ensure the connection to the MQTT server is alive (this will make the first
  // connection and automatically reconnect when disconnected).  See the MQTT_connect
  // function definition further below.
  MQTT_connect();

  // this is our 'wait for incoming subscription packets' busy subloop
  // try to spend your time here

  Adafruit_MQTT_Subscribe *subscription;
  while ((subscription = mqtt.readSubscription(10))) {
    if (subscription == &buzzer) {

      // Está un poquito ñapa
      String recibido = (char *)buzzer.lastread;
      if(recibido.equals("1")){
        tone( D1, 440);
      }
      else
      {
        noTone(D1);
      }
    }
  }

  int d5Value= digitalRead(D5);
  if(previous != d5Value){
    buttonpressed.publish(d5Value);
    previous = d5Value;
  }


  // ping the server to keep the mqtt connection alive
  // NOT required if you are publishing once every KEEPALIVE seconds
  /*
  if(! mqtt.ping()) {
    mqtt.disconnect();
  }
  */
}

// Function to connect and reconnect as necessary to the MQTT server.
// Should be called in the loop function and it will take care if connecting.
void MQTT_connect() {
  int8_t ret;

  // Stop if already connected.
  if (mqtt.connected()) {
    return;
  }

  Serial.print("Connecting to MQTT... ");

  uint8_t retries = 3;
  while ((ret = mqtt.connect()) != 0) { // connect will return 0 for connected
       Serial.println(mqtt.connectErrorString(ret));
       Serial.println("Retrying MQTT connection in 5 seconds...");
       mqtt.disconnect();
       delay(5000);  // wait 5 seconds
       retries--;
       if (retries == 0) {
         // basically die and wait for WDT to reset me
         while (1);
       }
  }
  Serial.println("MQTT Connected!");
}

Presionar para copiar el código en el portapapeles

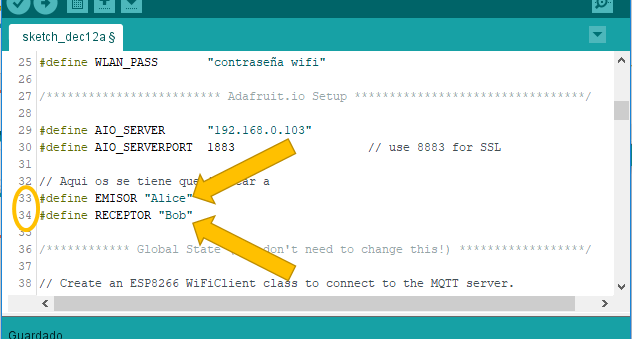

6. Modique el nombre del Emisor y Receptor de los mensajes morse. Inventaros un alias que será vuestro emisor e intercambialo con otro grupo (el otro grupo deberá de ponerlo como receptor). (Línea 33 y 34).

Línea para modificar los alias de los dispositivos.
7. Modique las credenciales de la red Wifi. (Línea 23 y 25).

Línea para modificar el SSID (Service Set Identifier) y la contraseña para conectarse a un Punto de Acceso Wifi.
8. Pulse el segundo botón del entorno para compilar y subir el código.

Botón para subir ("upload") el código a la placa.
9. Tras transferir el código abra la consola de monitorización y verifique que se conecta a la red.

Botón para acceder al cable serial.
10. Una vez conectados ambos se podrá empezar la comunicación por morse

Explicación del Código de este Ejemplo

TODO
