Tutorial 2: ¡Hola Mundo! Hello World!

Conceptos Básicos:

• Compilar: Acción de transformar el código o código fuente ("entendible" por el ser humano) a código máquina que un ordenador o microcontrolador es capaz de entender.
• Subir el código a la placa: Acción que el ordenador realiza de transferir este código que es entendible por la placa a la memoria del microcontrolador.
• Ejeucutar: Acción que realiza la placa cuando ejecuta el código máquina alojado en su memoria.
• Depurar: Acción de analizar qué está haciendo el código. Útil para conocer si nuestro código fuciona correctamente

Pasos a Seguir

1. Abra el entorno Arduino IDE.
2. Conecte la placa NodeMCU y configurar el entorno si no se ha hecho anteriormente.
3. Presione el botón para copiar el siguiente código en el portapapeles:
Código Hola Mundo / Hello World

void setup() {
  // Este método se ejecuta una sola vez (Se ejecuta el primero de todos)

  // La siguiente línea indica que la placa se comunicará a una velocidad de 9600 bits por segundo*
  Serial.begin(9600);
}

void loop() {
  // Este método se ejecutará de manera infinita

  // La siguiente línea enviar un mensaje desde la placa al ordenador
  Serial.println("¡Hola! Soy la placa NodeMCU y te estoy escribiendo por el cable usb :-)");

  // La siguiente línea indica cuantos milisegundos esperará o dormirá la placa (1000 milisegundos = 1 segundo)
  delay(3000);
}


/* * En Internet en algunos tutoriales sobre Arduino y otras placas puede encontrase el término "bits por segundos"
* intercambiado por baudios. En este caso concreto son equivalente dado que en cada estado de la señal se envia
* un único bit pero no tiene porque ser así en todos los casos por lo tanto "bits por segundos" y baudios no
* siempre son equivalentes.
*/


Presionar para copiar el código en el portapapeles
4. Pulse sobre el segundo botón (el que parece una fecha hacia la derecha) de la parte superior derecha.

Botón para subir ("upload") el código a la placa.
5. Espere a que el entorno transfiera el código a la placa. (Podrás observar una barra de progreso en la consola inferior que hay en la ventana del entorno y un led que está parpadeando en la NodeMCU).
6. Pulse el botón que se encuentra en la parte superior derecha (el que aparece una lupa).

Botón para acceder al cable serial.
7. Prodrá observar cómo la placa NodeMCU se está comunicando con el ordenador por el cable USB.

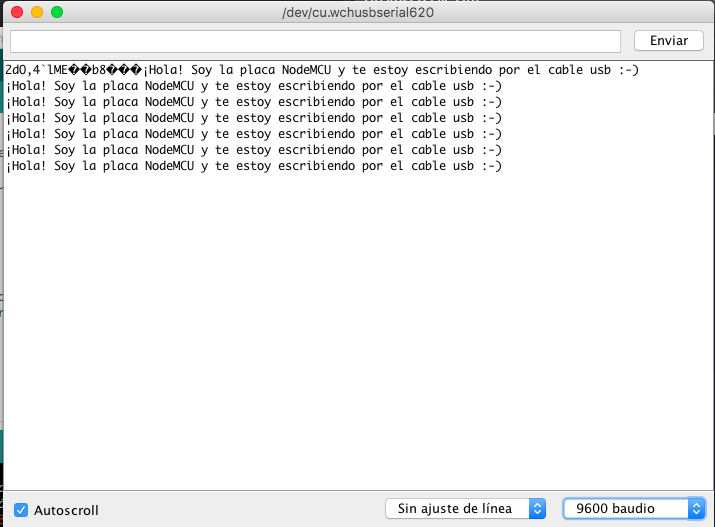

Captura de pantalla de los mensajes que se reciben del cable serial.

Explicación General del Código

La lógica de todos sketches o programas se divide en dos grandes partes (como todos los sketches para Arduino).

• Función Setup: Se ejecuta el primero y una única vez
• Función Loop: Se ejecuta de manera infinita en forma de bucle después de Setup

Explicación del Código de este Ejemplo

En la función Setup aparece una única línea que configura la velocidad a la que se van a comunicar la placa y el ordenador. Puede ser cambiada a cualquier valor válido (300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 250000). Si se desea cambiarlo habría que indicar en la consola de monitorización la misma velocidad para que se haga correctamente.

En la función Loop aparecen dos líneas. La primera escribe por el cable serial (el cable usb) el mensaje que aparece. La segunda línea indica a la placa que debe de esperar 3000 milisegundos que es igual a 3 segundos. Tras terminar de ejecutar esta línea de código se vuelve e ejecutar de nuevo la primera línea por eso aparece cada tres segundos un mensaje por consola.
